零点定位

零点定位 阅读(467)

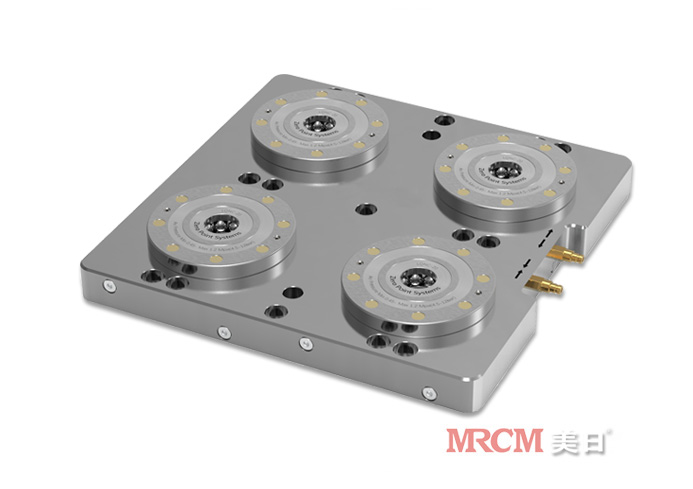

四工位基础板
解锁方式:气压解锁/液压解锁
气压自动除屑
材质:模具钢(#)
表面及活塞硬化处理
重复定位精度<0.005mm

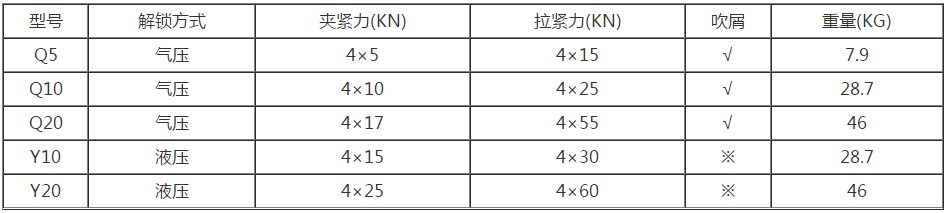

产品参数
零点定位
基板材质可根据要求定制
吹屑功能可选

设计特点
零点定位系统适用于T型槽间距100和125mm的机床工作台,通过沉头螺栓紧固。至少有两个定位孔,以便准确定位。
两个零点定位器之间的距离是200mm,气压解锁安装气压快速接头,液压解锁安装液压快速接头,气压除尘性能接口可选择性接通。
零点定位装置
工装快换系统
注:B、C、SM尺寸根据用户要求定制
零点定位本体架构图
零点定位结构图

零点定位使用方法
零点定位安装
四工位基础板

应用案例​​​​​
零点定位应用案例
零点定位应用案例
