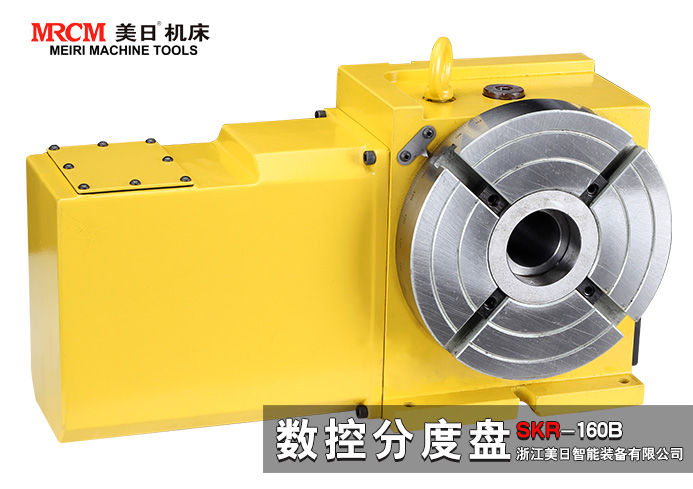

SKR-160B数控分度盘

数控分度盘 阅读(1198)

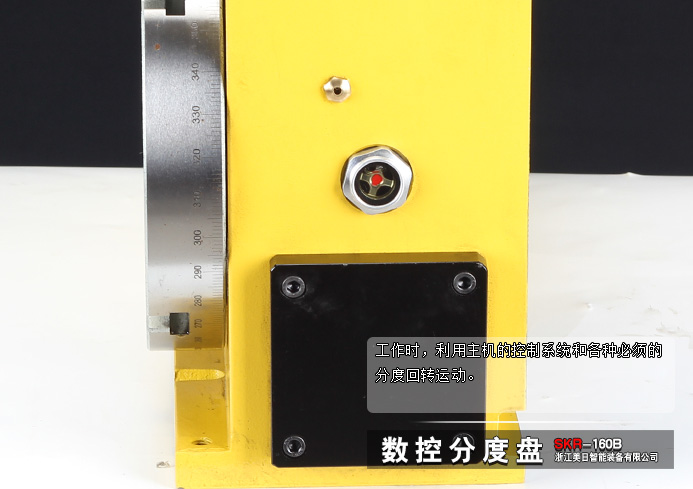

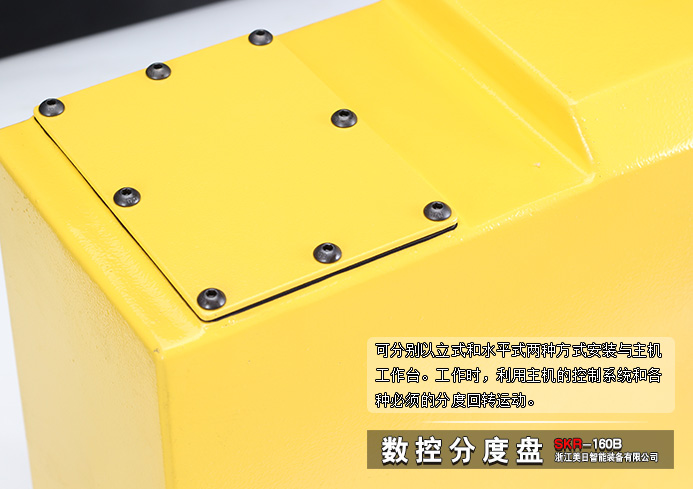

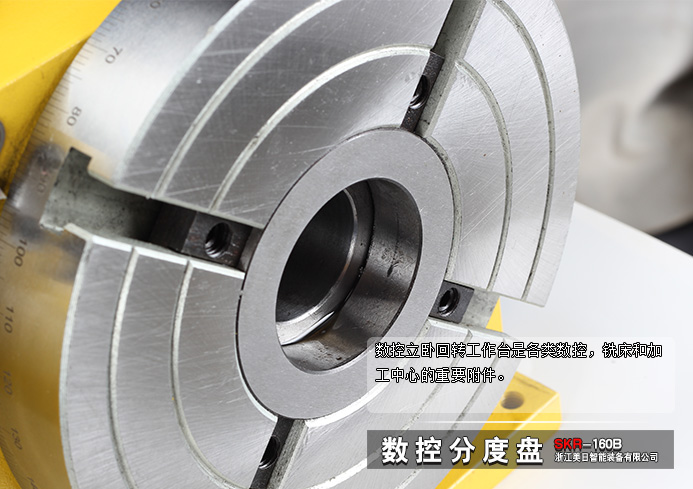

数控立卧回转工作台是各类数控,铣床和加工中心的重要附件。可分别以立式和水平式两种方式安装与主机工作台。工作时,利用主机的控制系统和各种必须的分度回转运动。
工作台上除了可安装装板、盘或其他形状较复杂的被加工零部件外,也可以利用主轴内大直径,对长轴类零部件进行加工,实现等分,不等分的连续的孔槽、曲面的加工,且达到较高的精度。
产品参数
产品型号:SKR-160B
工作台直径:Φ160
工作台垂直时中心高:125mm
工作台总高度:155mm
中心定位孔直径:Φ40H6mm
定位键宽度:16mm
工作台T型槽宽度:6-10mm
涡轮副传动比:1:60
总传动比:1:90
工作台最高转速:16.6r/min
设定最小分度单位:0.001°

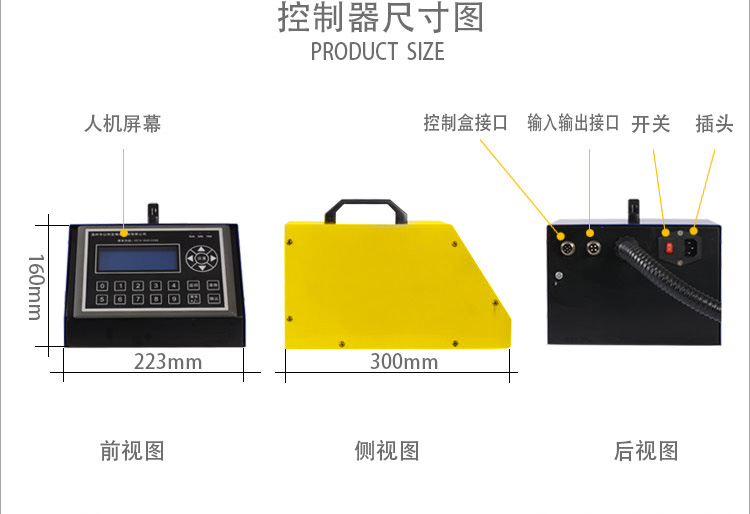

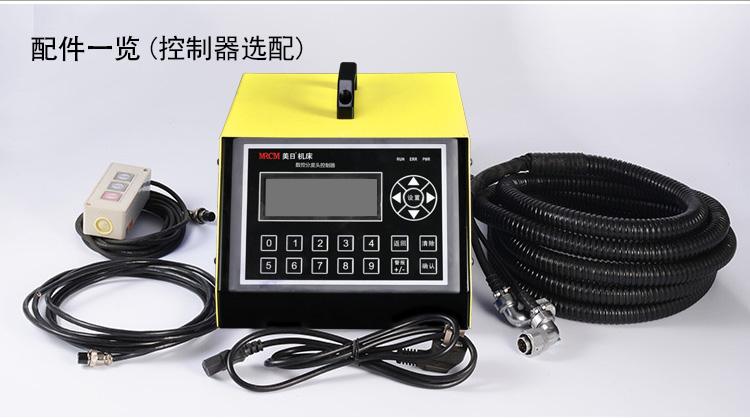

控制器数控分度转台操作说明

一、开机后进入主界面,有四个子目录:1、等分分割 1、自由分割 3、铣槽  4、设置

二、等分加工时按“1”键可设置任意等分(限小数点以下两位除的尽者,若除不尽会有极小的累积误差,一圈会差0.001度),按归零键可将现在位置归零,按一下微动开关即进行一等分的角度运动。

三、自由加工时按“2”键进入自由角度设置,可设置40个小数点以下两位的任意角度;由自由分割界面内的“3”设置选项来设置40个角度。设置完后返回自由分割界面,按一下微动开关即可进行一个自由角度运动。

四、主界面“4、设置”内可设置电机的运转速度,可设置1--99%,百分比越高,电机转速越快,最快可达1000转每分钟,转盘12转每分钟。

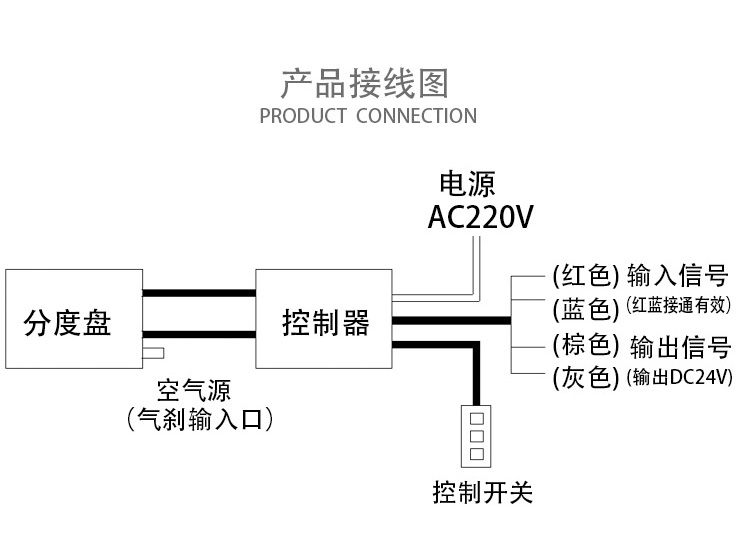

五、控制箱外部各有一个输入和输出的端口,可和自动生产机械进行单动的联系动作。

PS:单向AC220V和双向AC22V皆插头-插既可使用。

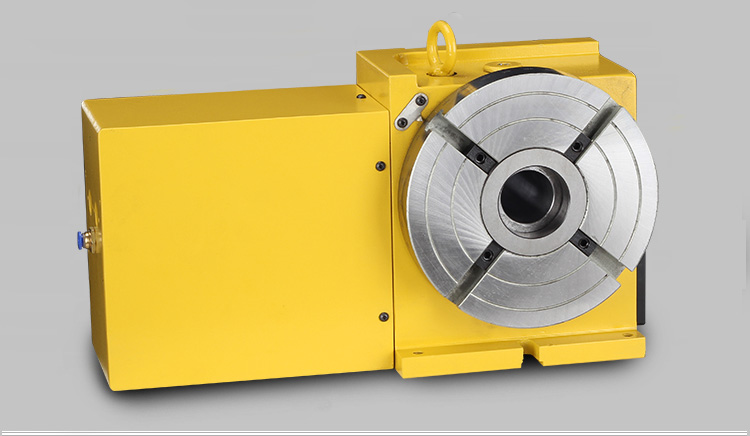

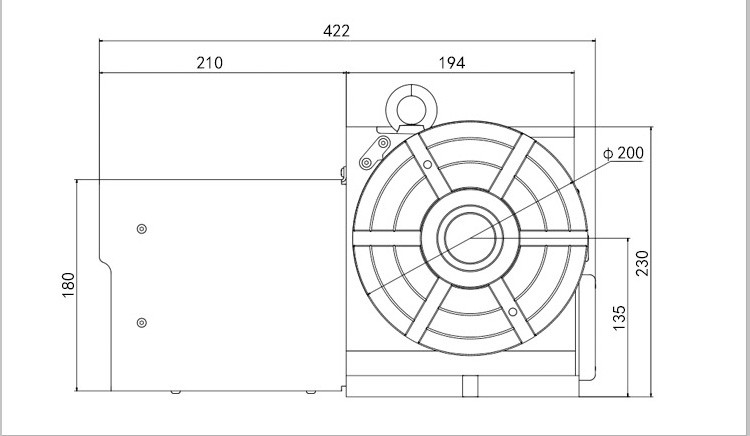

产品展示图
